立式磨機是由一套碾磨裝置(即磨輥和磨盤)來完成作業,廣泛用于水泥、建材、電力、冶金、化工、非金屬礦等行業的各種固體物料的粉磨和超細碎粉磨,具體多少錢一臺?以及設備結構圖、工作原理等相關內容,下面為大家介紹。

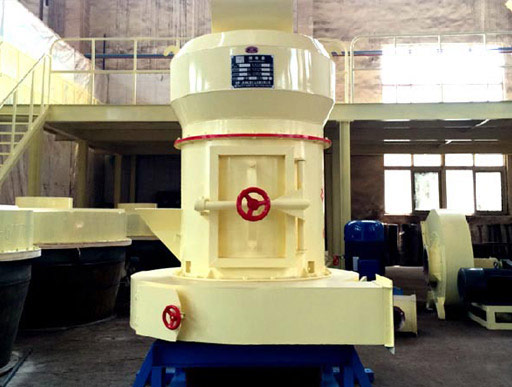

立式磨機圖片
立式磨機簡稱立磨機,也稱立式磨粉機,吸取各項磨粉技術基礎上,結合客戶生產需求,設計并開發的一種集破碎、研磨、選粉、烘干、物料輸送等五大功能于一體的綜合型大型立式磨機設備,結構合理、占地面積小。
立式磨機結構:由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成,其中,主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

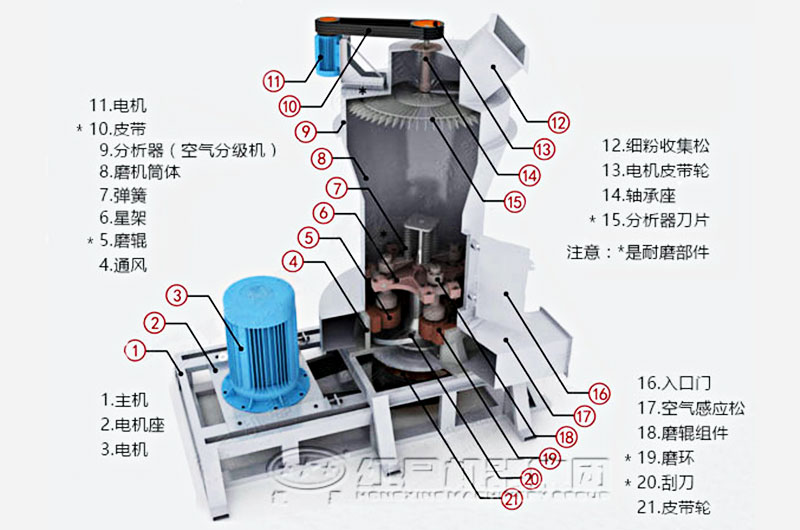

立式磨機結構圖片
立式磨機工作原理:物料研磨后,風機將風吹入主機殼內,吹起粉末,經置于研磨室上方的分析器進行分選,細度過粗的物料又落入研磨室重磨,細度合乎規格的隨風流進入旋風收集器,收集后經出粉口排出,即為成品。
立式磨機工作原理圖
性能特點:
風流由大旋風收集器上端的回風管回入風機,風路是循環的,在負壓狀態下流動,循環風路的風量增加部分經風機與主機中間的廢氣管道排出,進入小旋風收集器,進行凈化處理。
系統簡單,操作調節方便,自動化程度高,既適合大規模生產,也適應中小規模。
粉磨效率高、節能幅度大,與球磨機系統比較,可節電30-50%,外循環比例大,可降低系統電耗20%左右。
成品細度比例高,選粉機制造精度高、選粉效率高,更適宜細粉體的生產。
磨損小,鋼耗低,盤與磨輥不直接接觸,盤襯和輥面采用高耐磨材料,使用壽命長。
設備性價比高,投資省,系統配置簡單,而且可露天布置,節省土建費用。
振動小、噪音低,負壓操作無揚塵。
立式磨機工作現場圖片
立式磨粉機相較于臥式磨粉機更節省占地空間,深受業內人士喜愛,但是目前市面上各式各樣,立式磨粉機有幾種?常用有兩種,超細立式磨粉機和雷蒙磨粉機,日產3.2-320噸,進料粒度<40mm,成品粒度在 80-1000目范圍調節,有11款型號可選擇,具體立式磨機參數如下表。
型號 參數 |
4525 | 4119 |
進料粒度 | ≤30 | ≤25 |
成品粒度 | 0.173-0.044 | 0.173-0.044 |
不同物料細度班產(t) | 16-176 | 8-78 |
中心軸轉速(r/min) | 82 | 105 |
磨環直徑 | 1770 | 1400 |
磨輥直徑 | 450 | 410 |
磨輥高度 | 250 | 190 |
主機電機 | Y315M-4-132 | Y280S-4-75 |
風機電機 | Y315M-4-132 | Y280S-4-75 |
分析器電機 | YCT250-4A-18.5 | YCT200-4B-7.5 |
型號 | HGM88 | HGM95 | HGM 100 | HGM120 | HGM130 | HGM138 | HGM160 | HGM175 | HGM190 |
進料粒度 | <20 | <25 | <25 | <25 | <25 | <25 | <30 | <35 | <40 |
成品粒度 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 |
處理能力(t/h) | 0.4-5 | 0.6-7 | 0.8-10 | 1.2-15 | 1.6-21 | 2-25 | 2.7-28 | 3-35 | 5-40 |
中心軸轉速(r.min) | 167 | 150 | 142 | 136 | 105 | 92.5 | 82 | 75 | 74 |
磨環直徑 | 908 | 1006 | 1075 | 1280 | 1400 | 1510 | 1770 | 1900 | 2040 |
磨輥數量 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 4 |
主機功率 | 22 | 30 | 45 | 55 | 75 | 90 | 132 | 185 | 280 |
風機功率 | 22 | 30 | 45 | 75 | 90 | 110 | 160 | 200 | 280 |
分析器功率 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 22/30 | 30/45 | 55 |
目前市場上立式磨機價格在幾萬到幾十萬元左右不等,具體多少錢一臺,還需要根據實際生產需求、設備配置、型號選擇等來確定,還能更優惠,馬上在線咨詢吧,留下您的信息,有經理為您介紹。
而且河南紅星專注于磨粉設備生產研究近40余年,有技術更有實地工廠,自主研發制造設備,發貨快、免費上門安裝、現場測繪、交機調試、終身服務等一站式售后服務,珍惜每一次與您合作機會,何不打個電話咨詢一下,萬一成交了呢!
靠譜設備去哪買呢?強烈推薦您來紅星機器看一看,可在線留言預約來廠參觀考察!
今日已有15人留言享受優惠補貼
